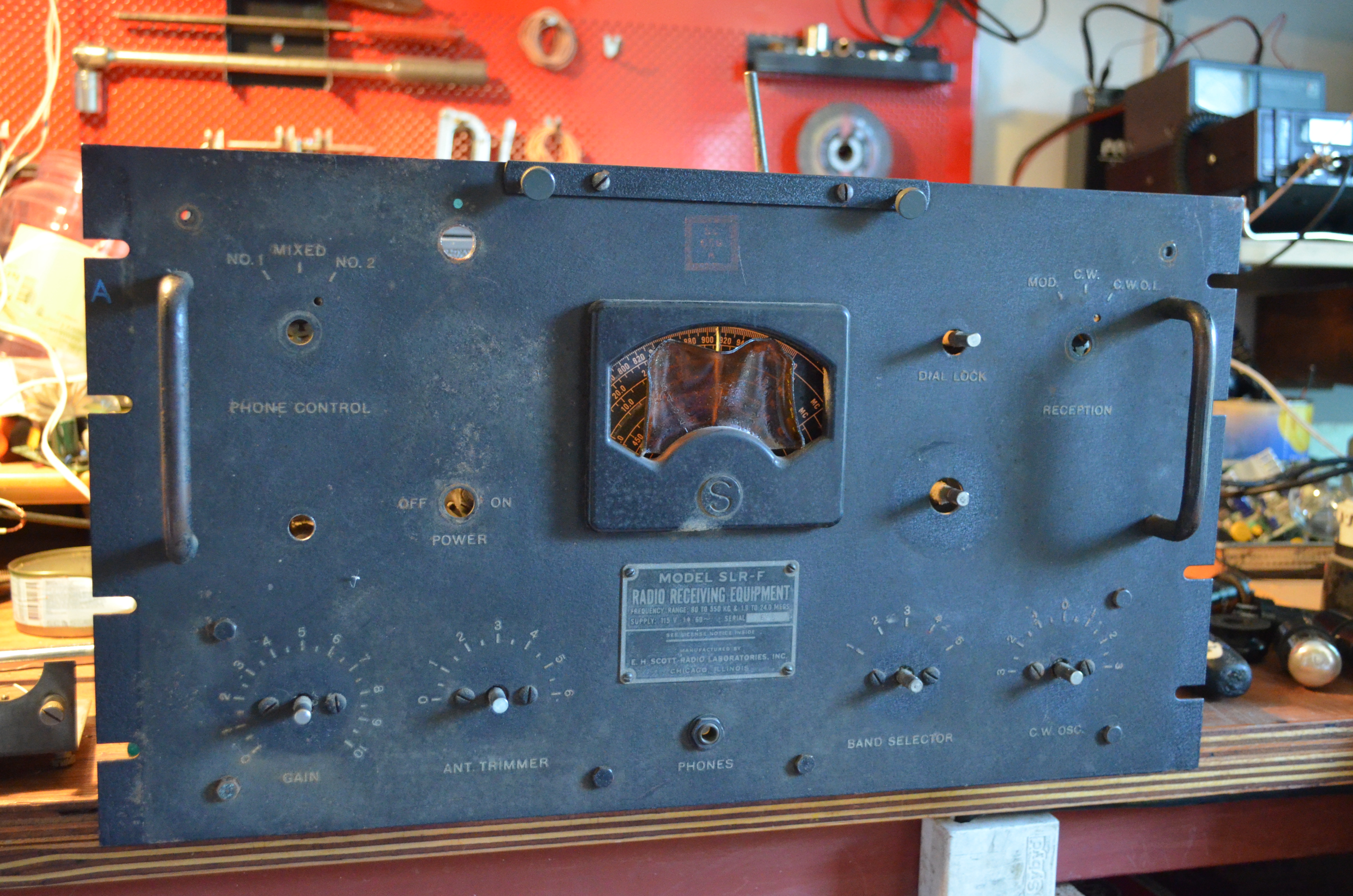

Receptor RCH/SLR-F

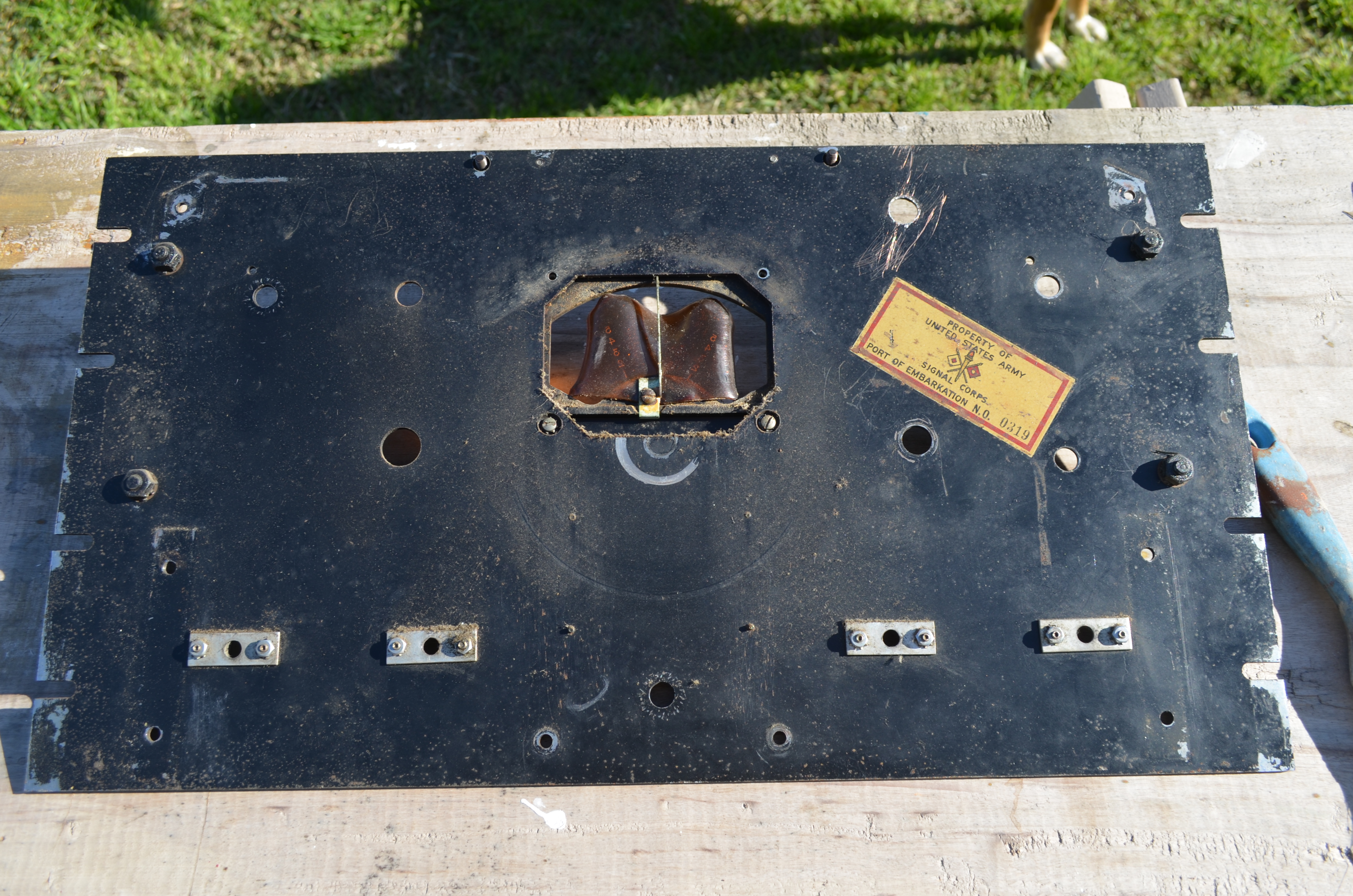

Receptor similar ao RCH mas versão militar. Entendo que estes receptores eram usados mais pela marinha mercante que pelos militares. O chassi na parte posterior tem um selo da marinha, então não sei para que foi usado.

Bastante pesado (~35kg) com fonte interna; tenho com seu gabinete de mesa, que pesa outros 7-8kg. A construção é sólida. A quantidade de blindagem e a espessura da chapa contribuem com boa parte do peso.

Bandas:

• 80-220 kHz
• 210-560 kHz
• 1.9-5.1 MHz
• 4.5-12.0 Mhz
• 8.8-24.0 Mhz

FI:

• 585 kHz

Válvulas:

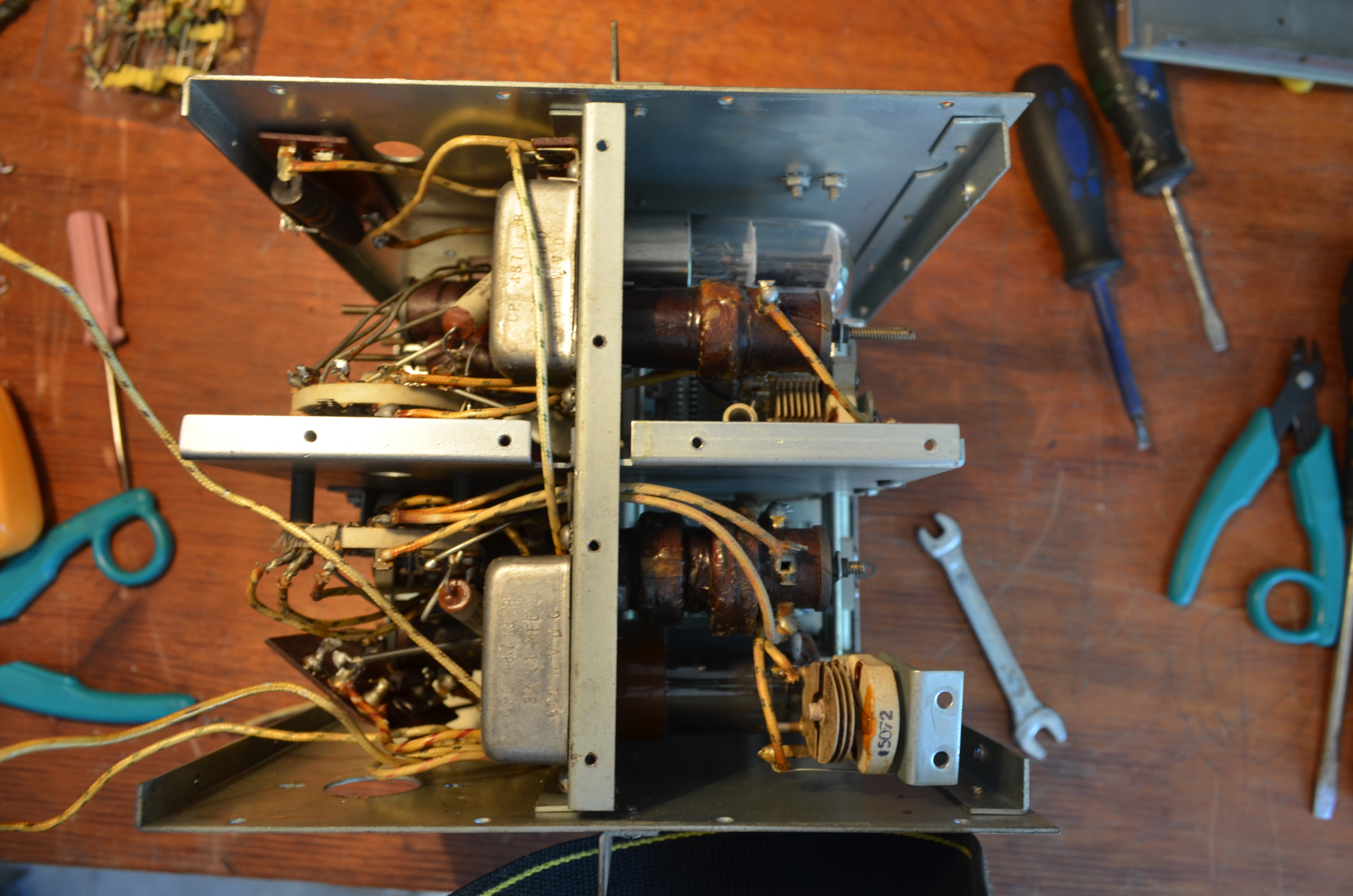

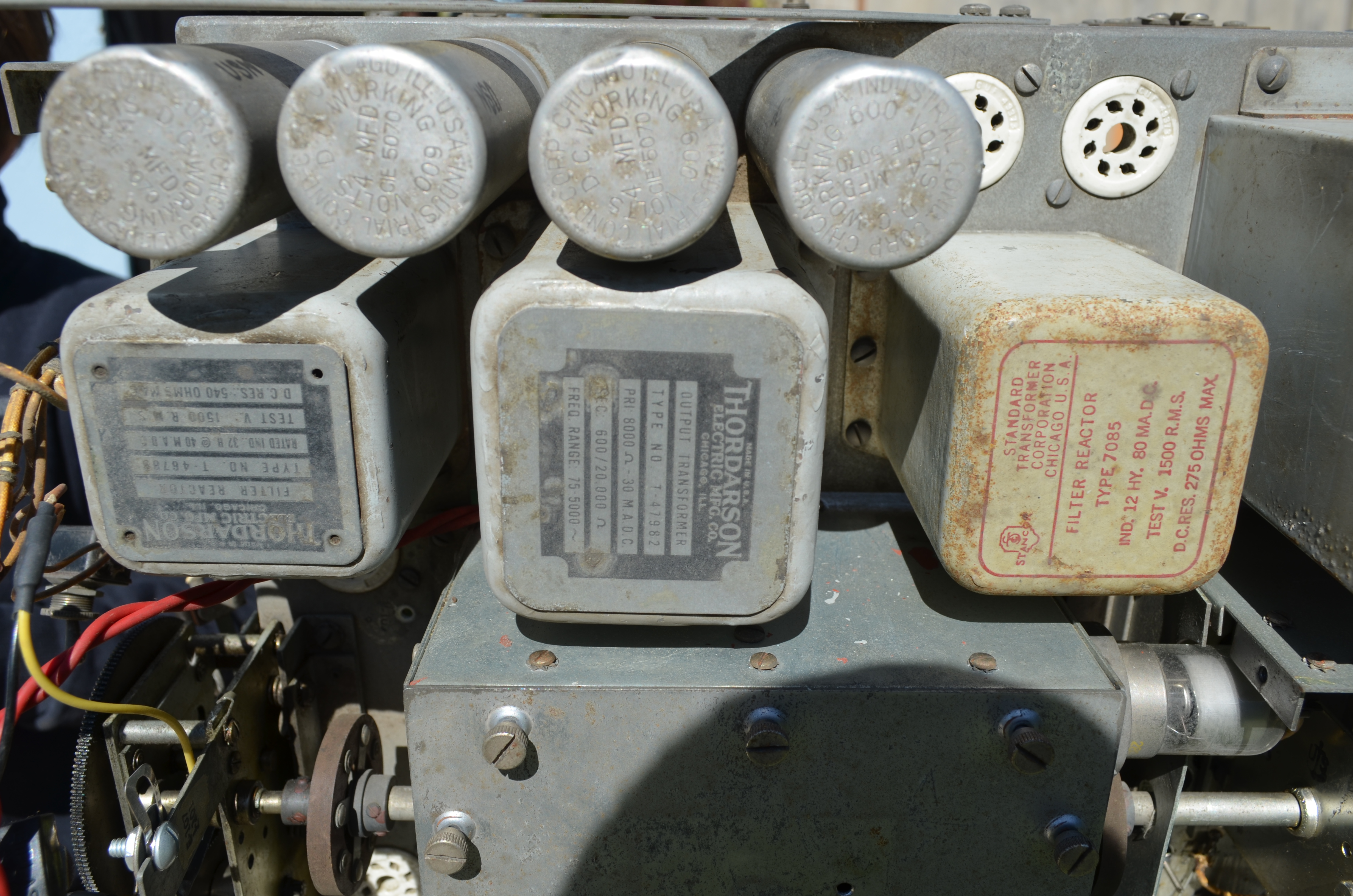

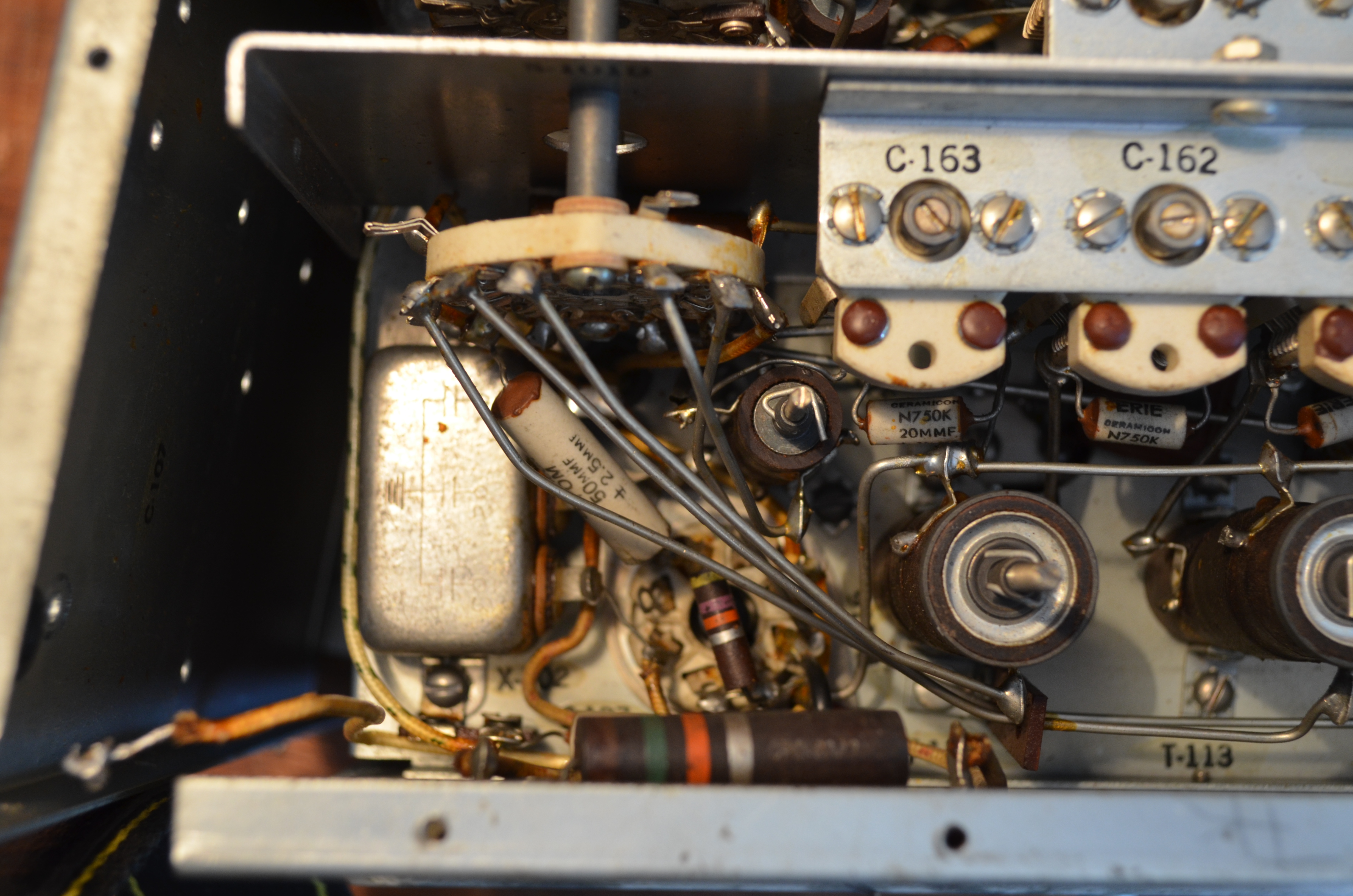

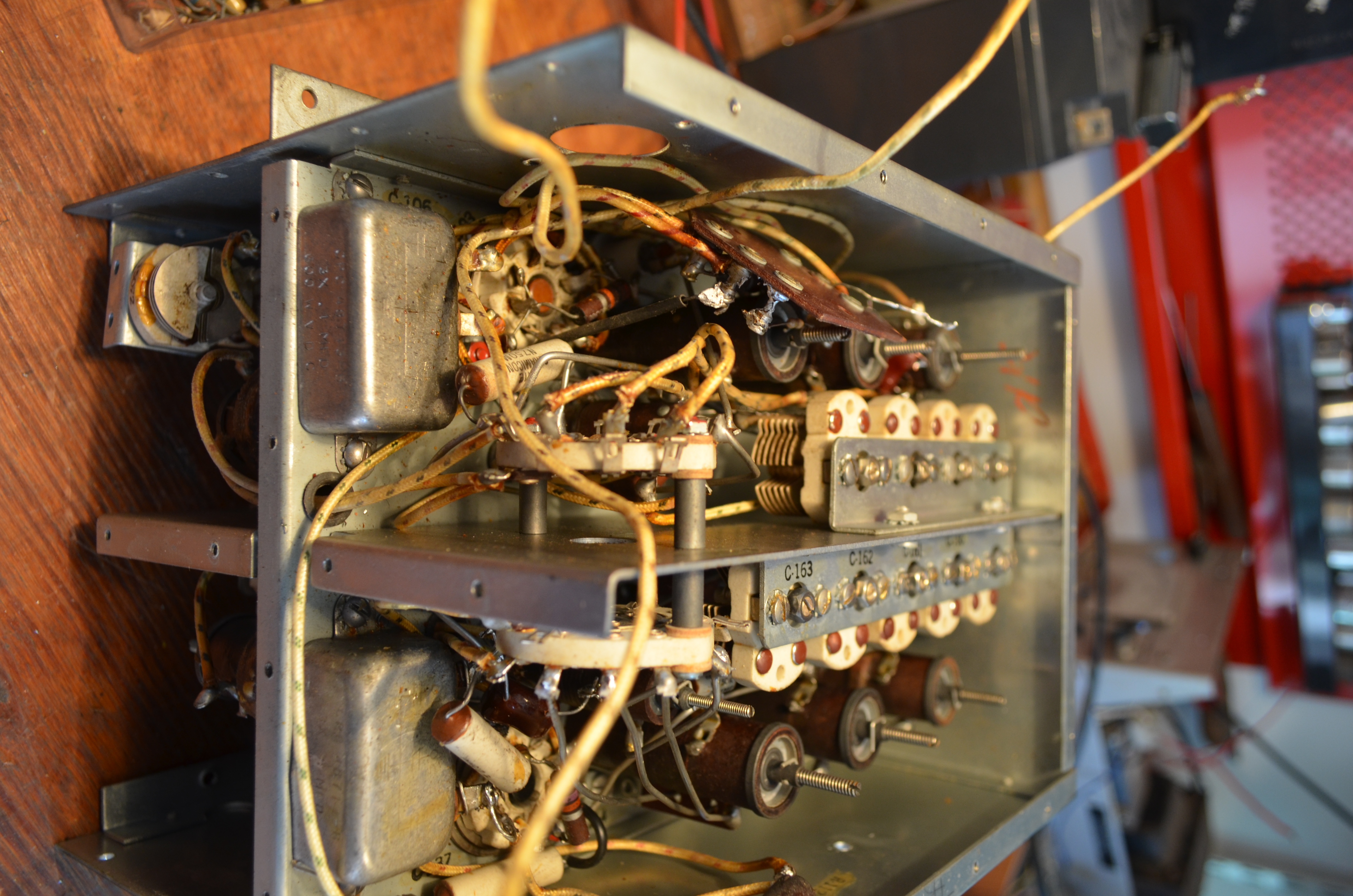

Está cheio de capacitores enlatados, vários tinham vazamento, teve que desmontar.

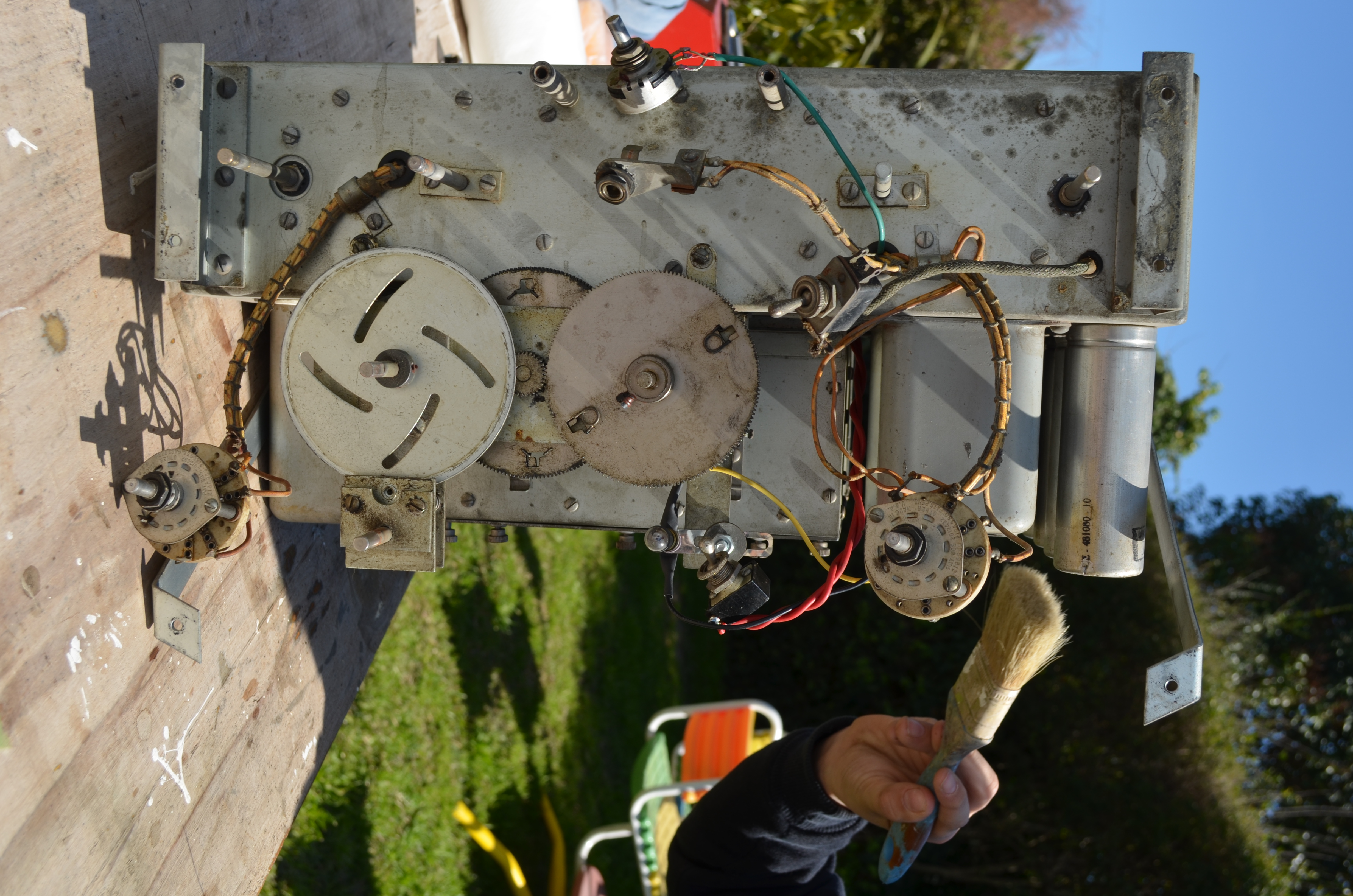

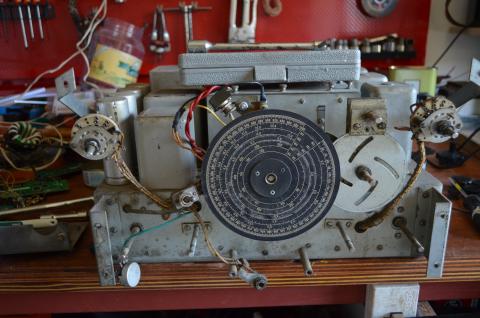

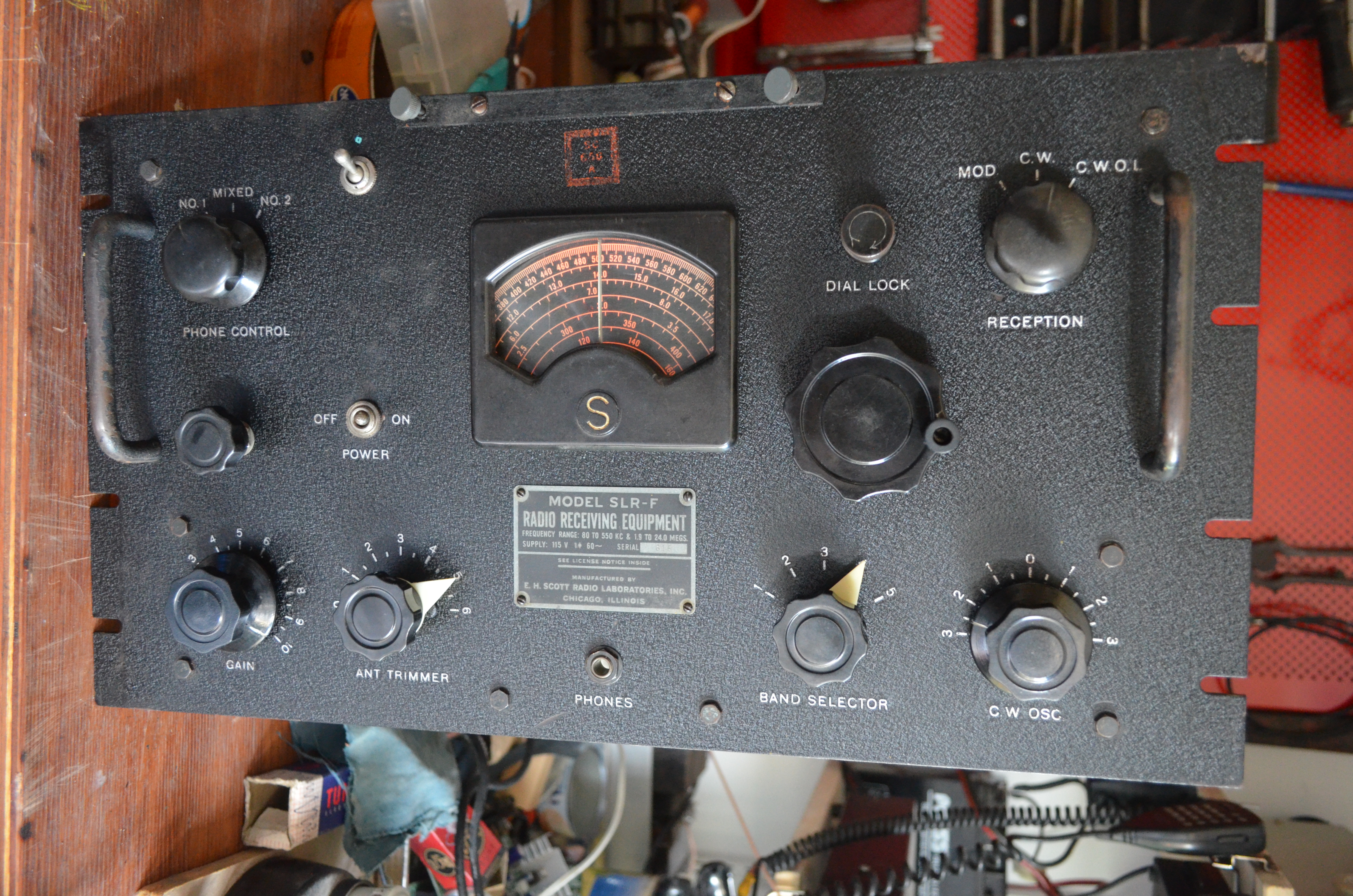

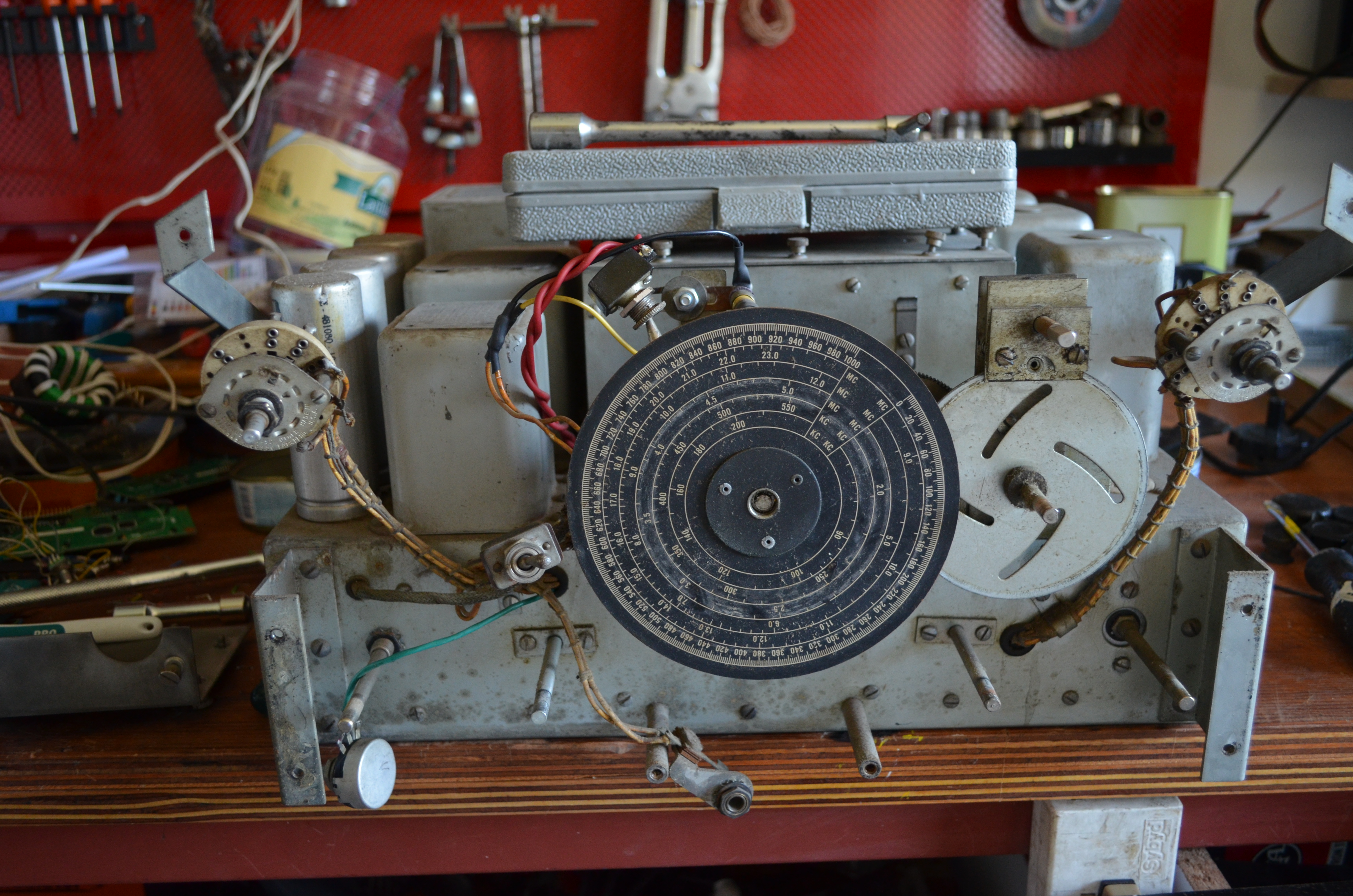

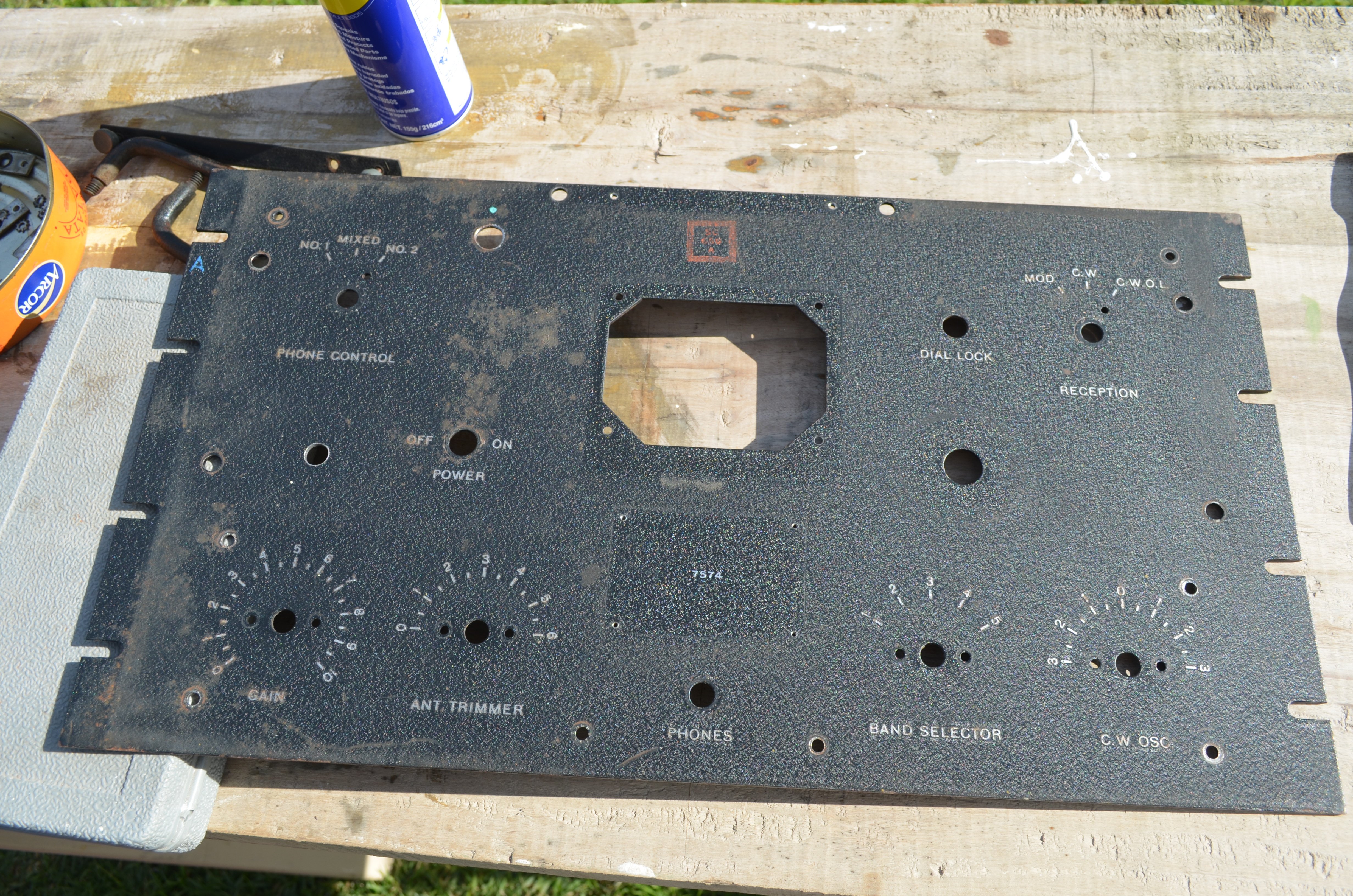

O circuito usa controle de ganho de RF e áudio através de dois potenciômetros em tandem. Este componente é virtualmente impossível de conseguir, por isso foi colocado um potenciômetro separado para áudio em um orifício adicional à esquerda da chave de ligação, devido ao original não funcionar corretamente. Pouco elegante mas efetivo. A chave adicional na parte superior estava conectada como mute ao detector. A gelatina do dial não se salvou.

O conector de antena original era balanceado segundo o esquema (fêmea UG-103/U ou SO-264 e macho UG-102/u ou PL-284) que é o conector para twinax RG-22, então a Zin deve andar perto desses 95 ohms.

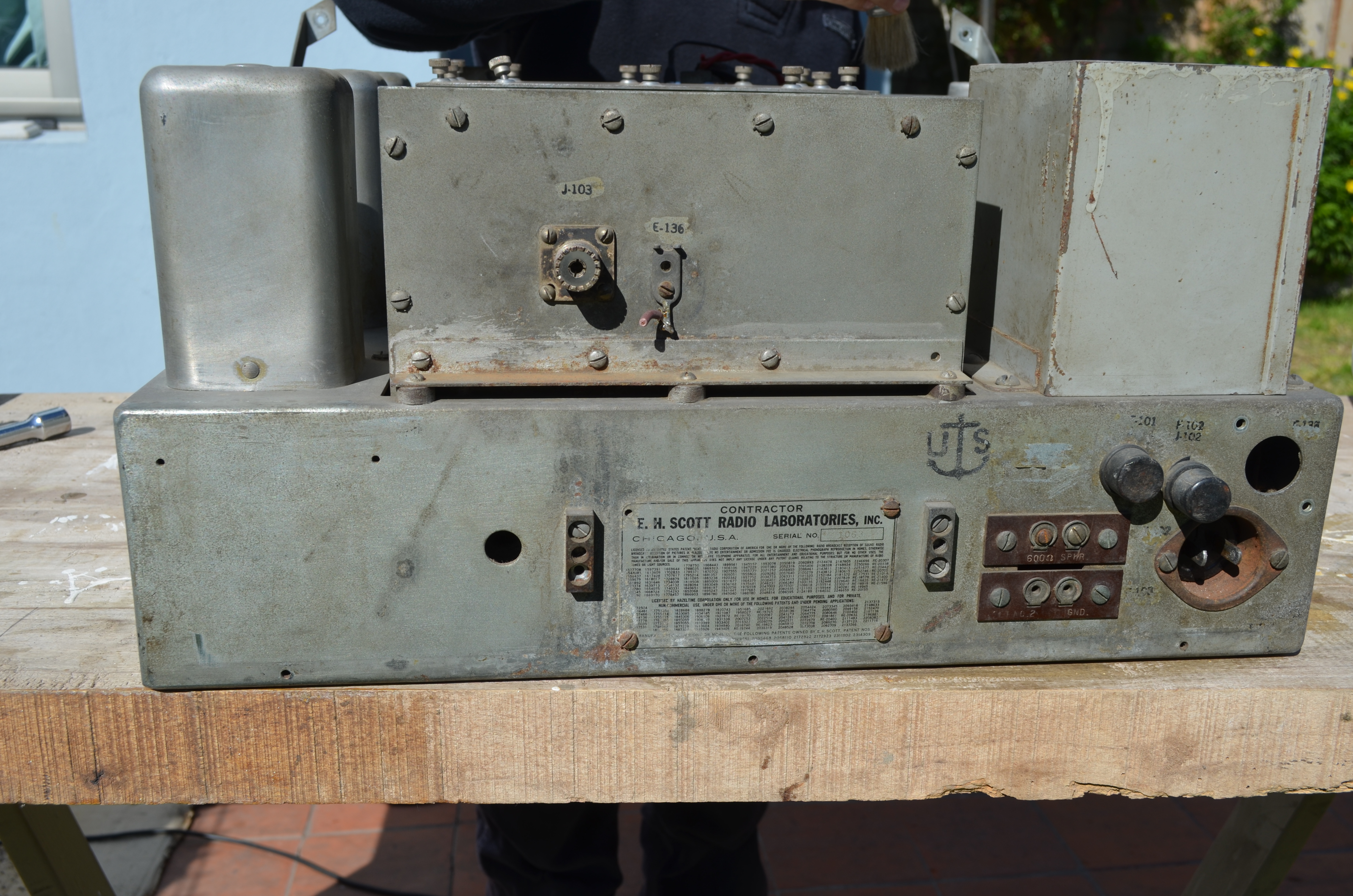

Na parte posterior falta o conector para alimentação com inversor.

Está 95% original.

Para a época é um design já um pouco antiquado, uma única etapa de RF sintonizada, a FI é muito larga.

Segundo o manual está projetado especialmente para evitar radiação do OL para a antena (presumivelmente para poder operar na presença de outros receptores ou minimizar a possibilidade de ser localizado por RDF).

Em AM não soa mal, a sintonia é rápida, inadequada para CW. Não tem filtros nem controle de largura de banda de nenhum tipo.

Tenho o manual em papel original.

Circuito
