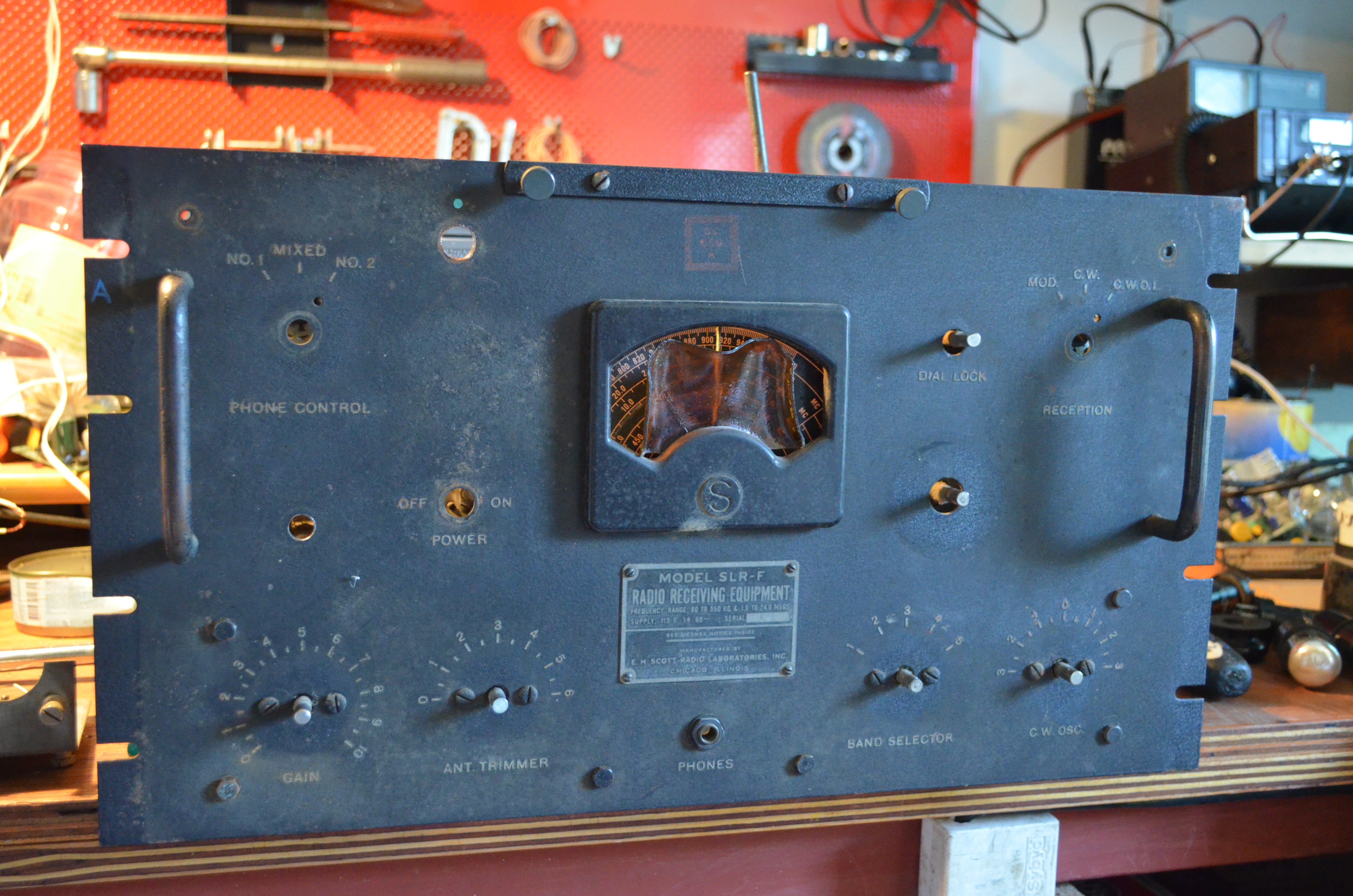

Receptor RCH/SLR-F

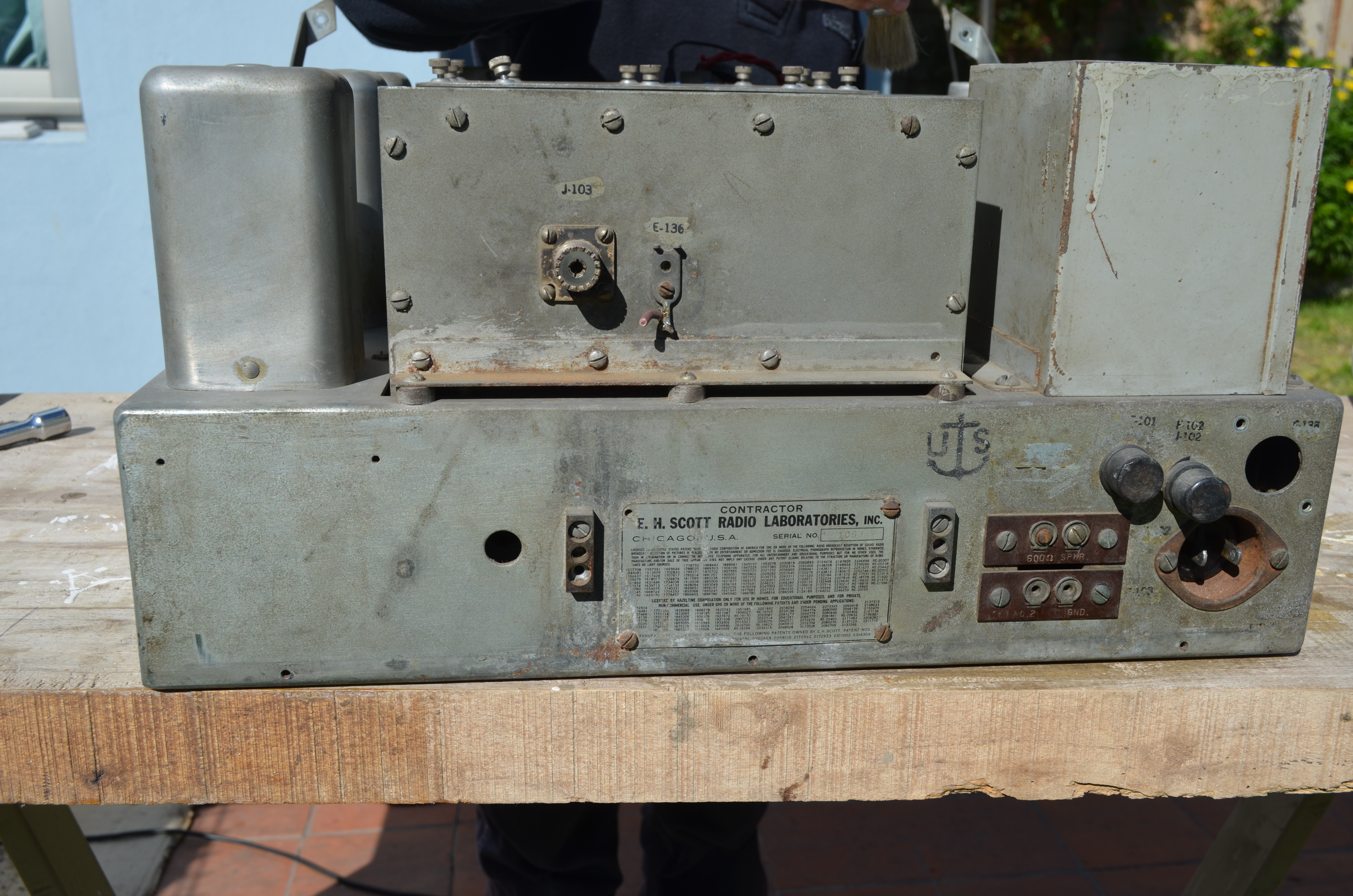

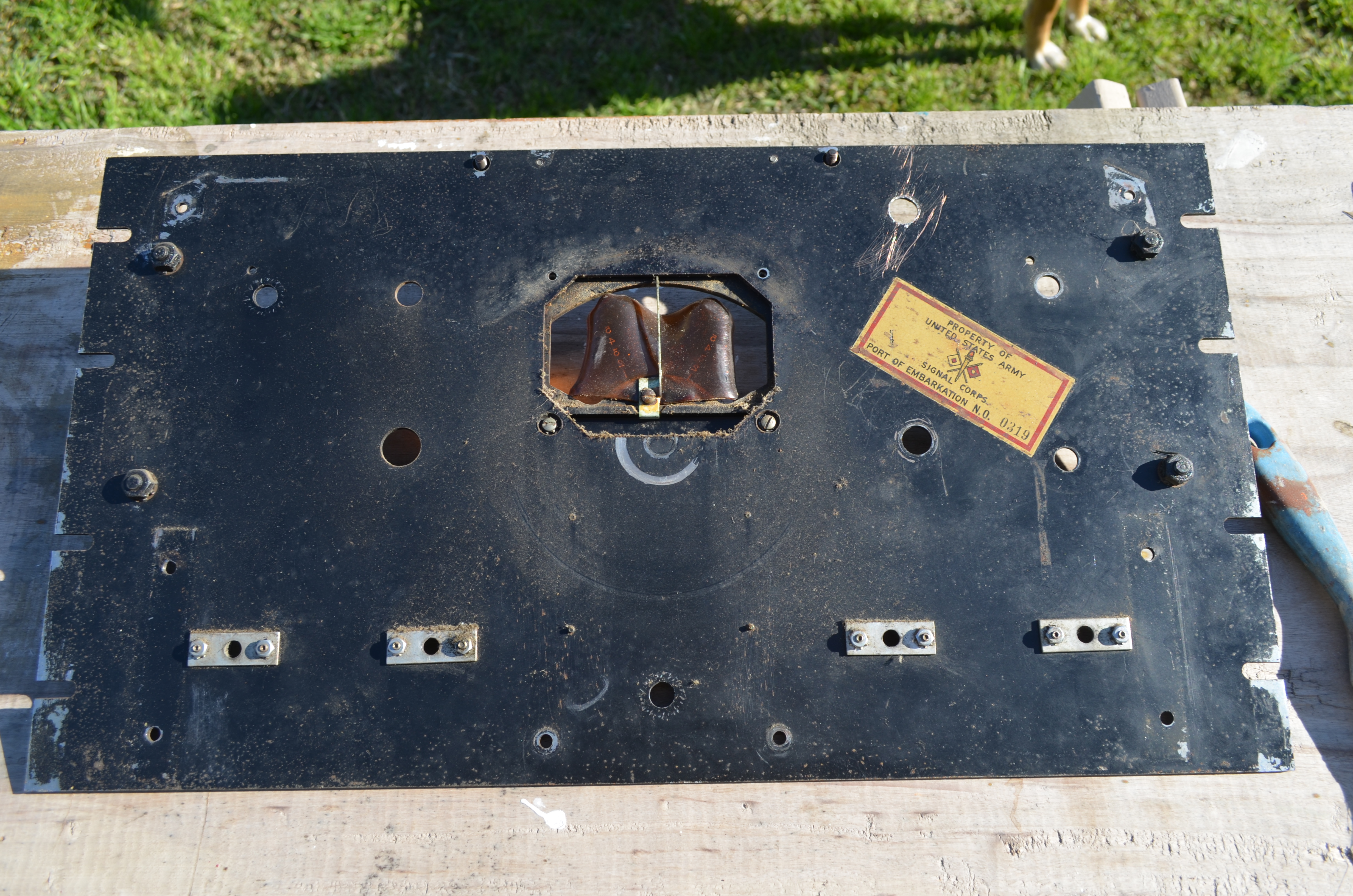

Receptor similar al RCH pero versión militar. Entiendo que estos receptores los usaba mas la marina mercante que los militares. El chassis en la parte posterior tiene un sello de la marina, así que no se para que fué usado.

Bastante pesadito (~35kg) con fuente interna; lo tengo con su gabinete de mesa, que pesa otros 7-8kg. La construcción es sólida. La cantidad de blindaje y el espesor de la chapa aportan buena parte del peso.

Bandas:

• 80-220 kHz
• 210-560 kHz
• 1.9-5.1 MHz
• 4.5-12.0 Mhz
• 8.8-24.0 Mhz

FI:

• 585 kHz

Válvulas:

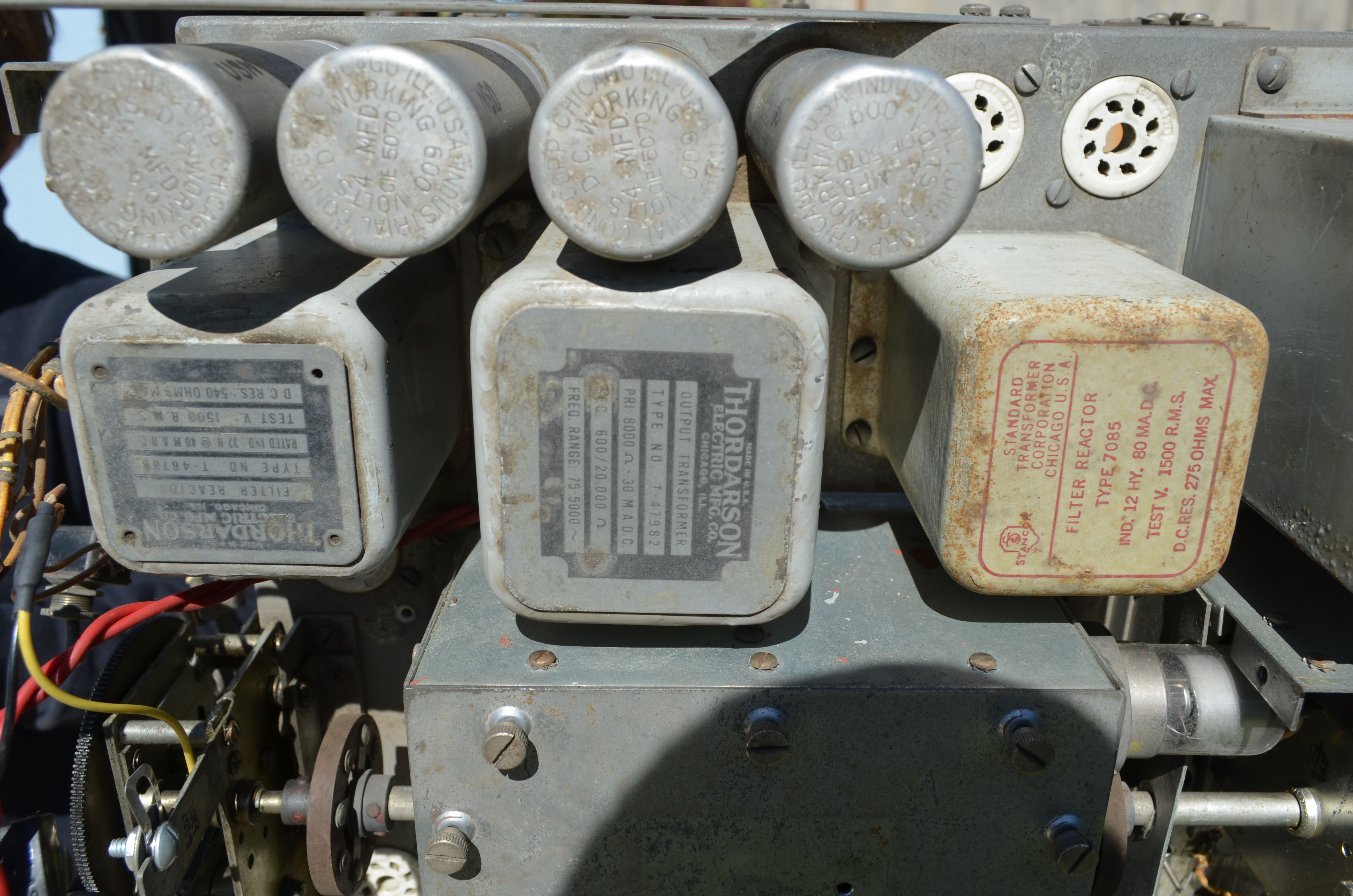

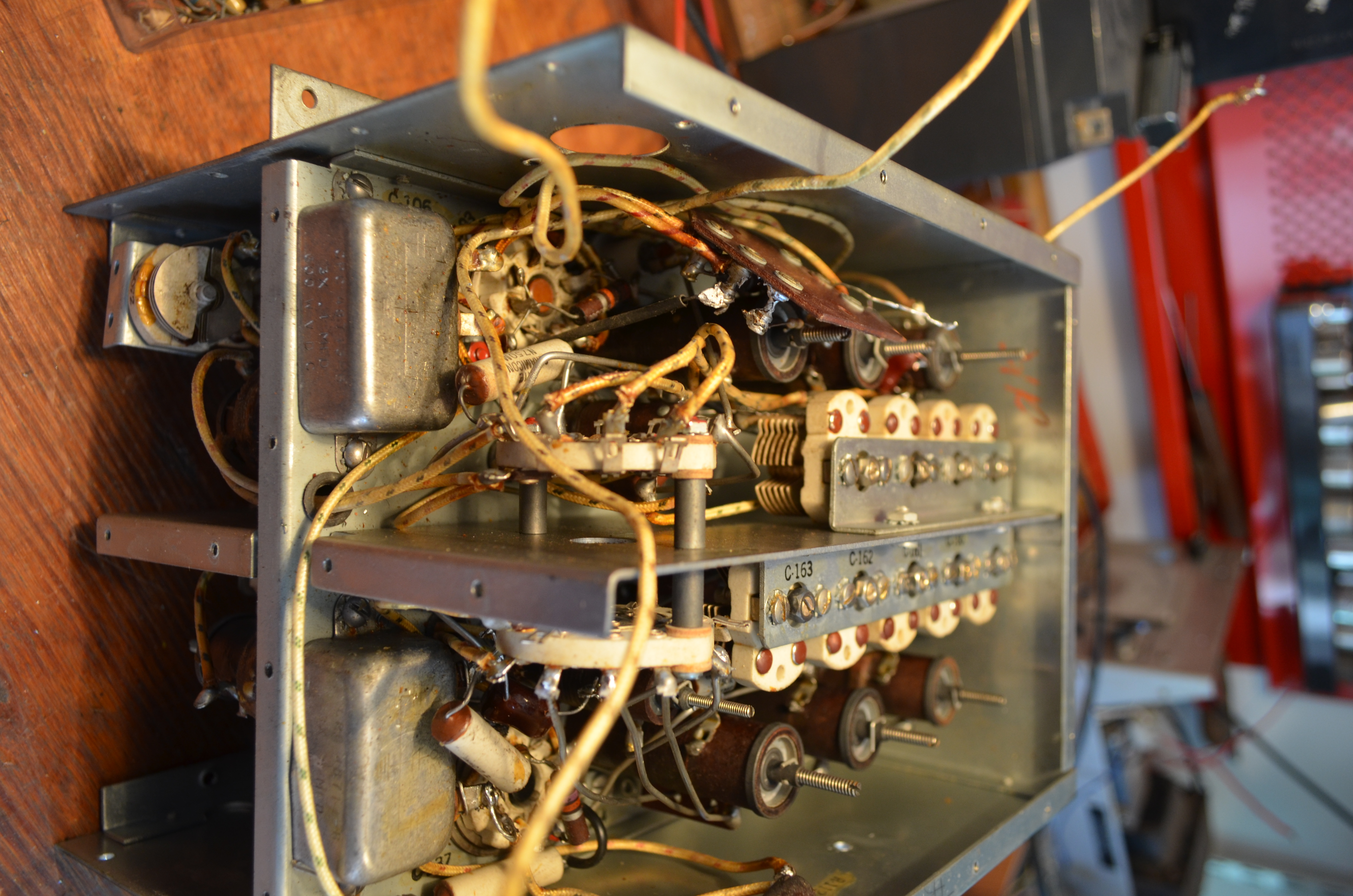

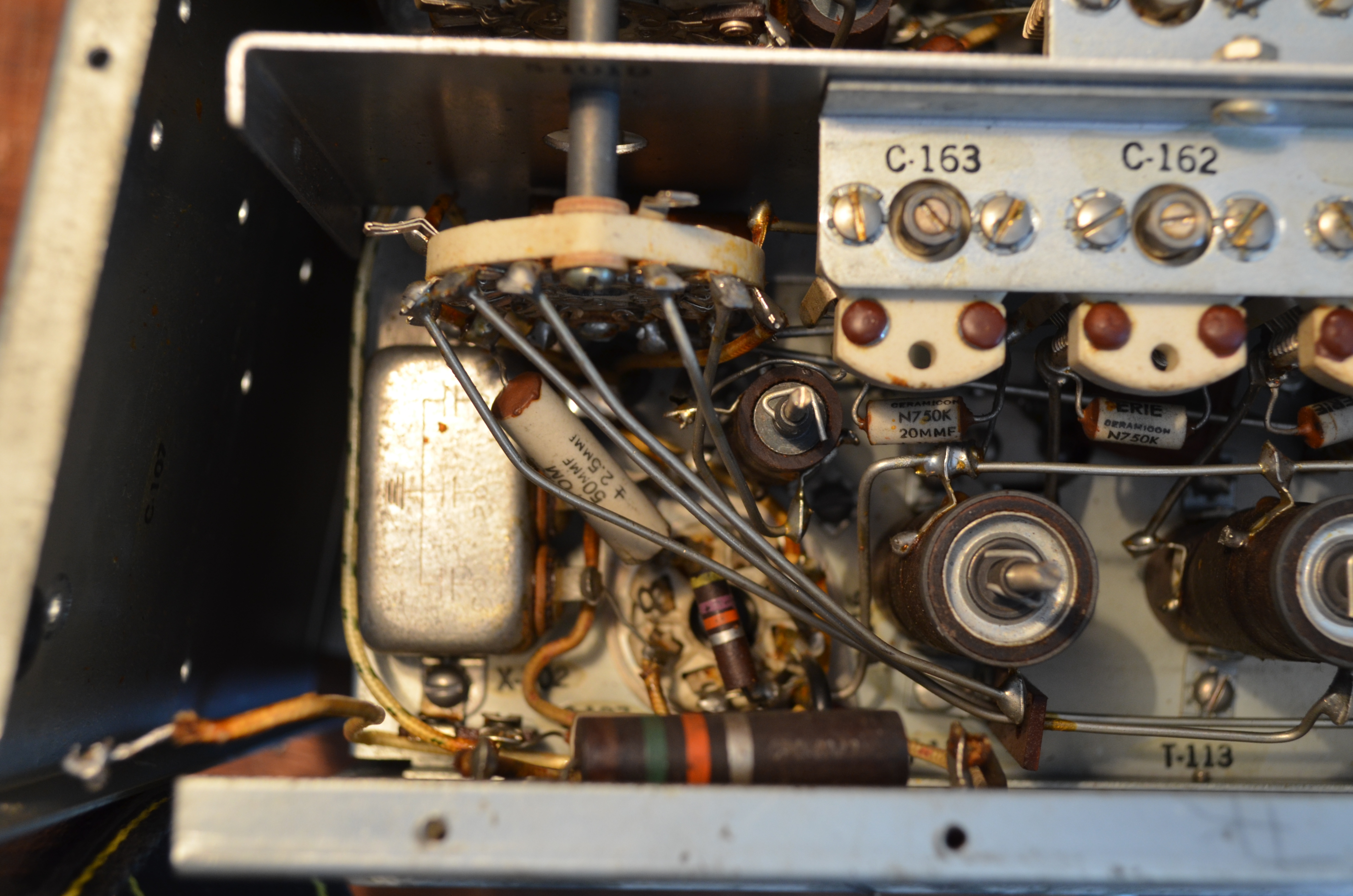

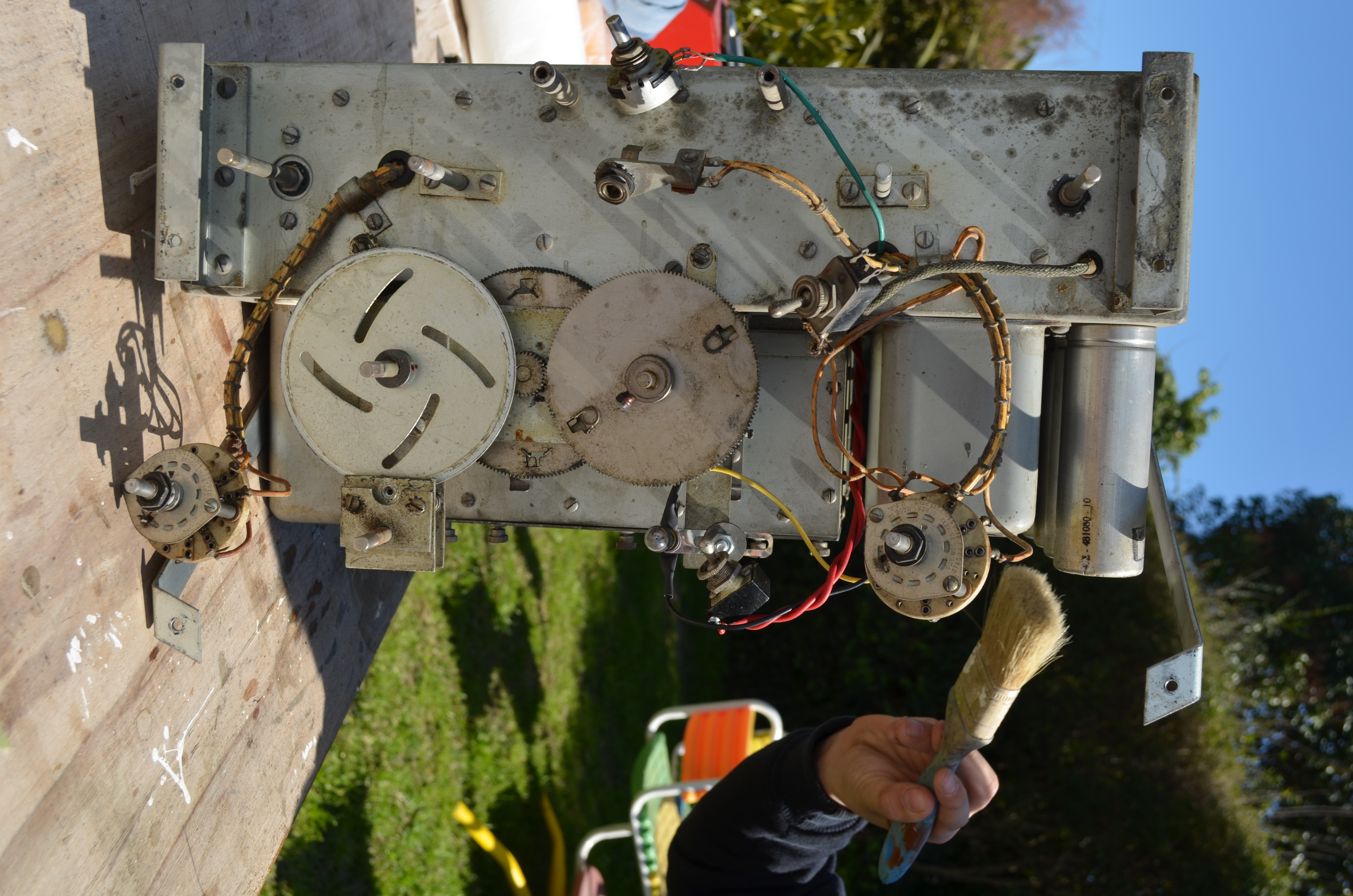

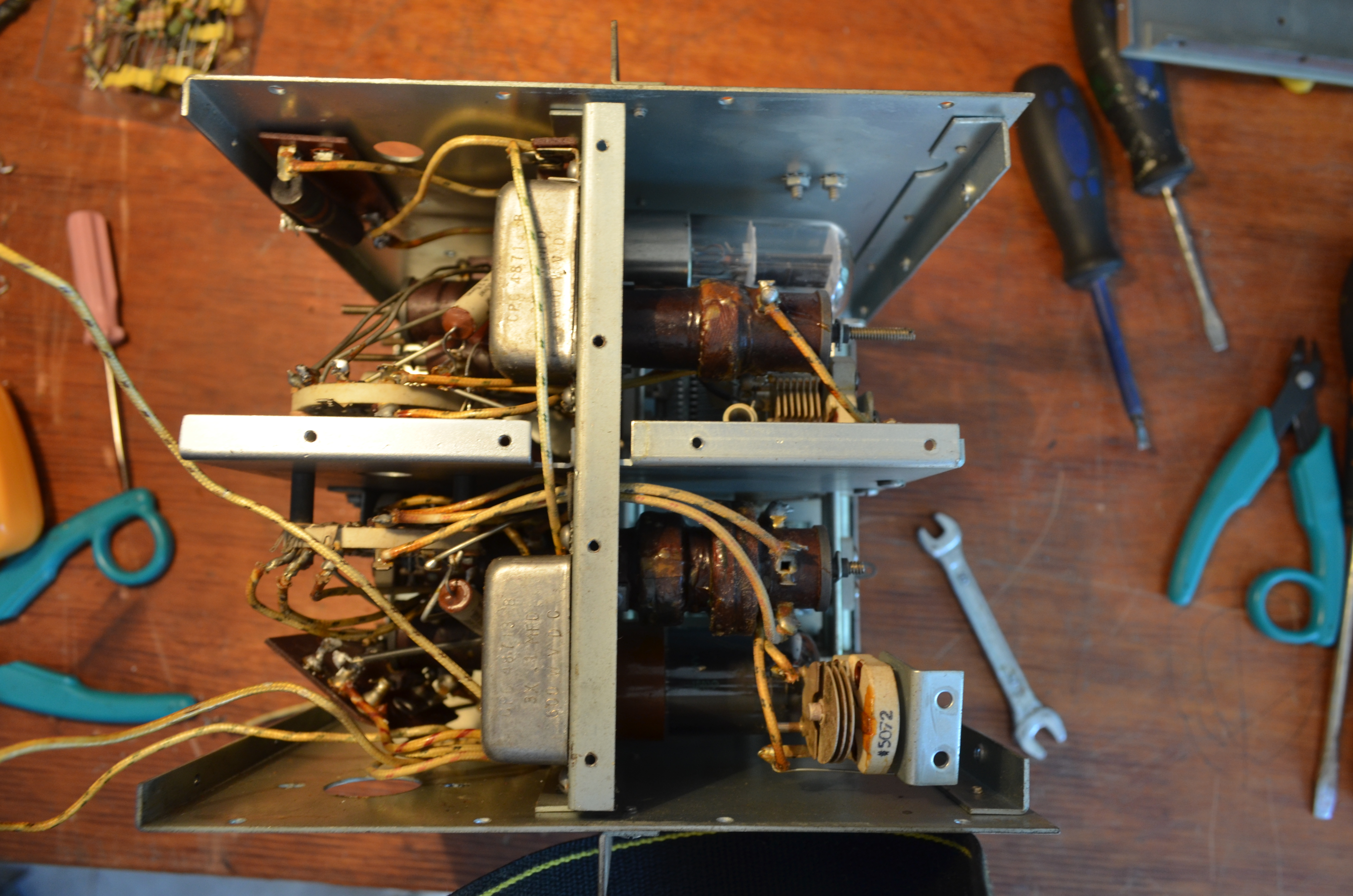

Está lleno de capacitores enlatados, varios tenían fuga, hubo que desarmar.

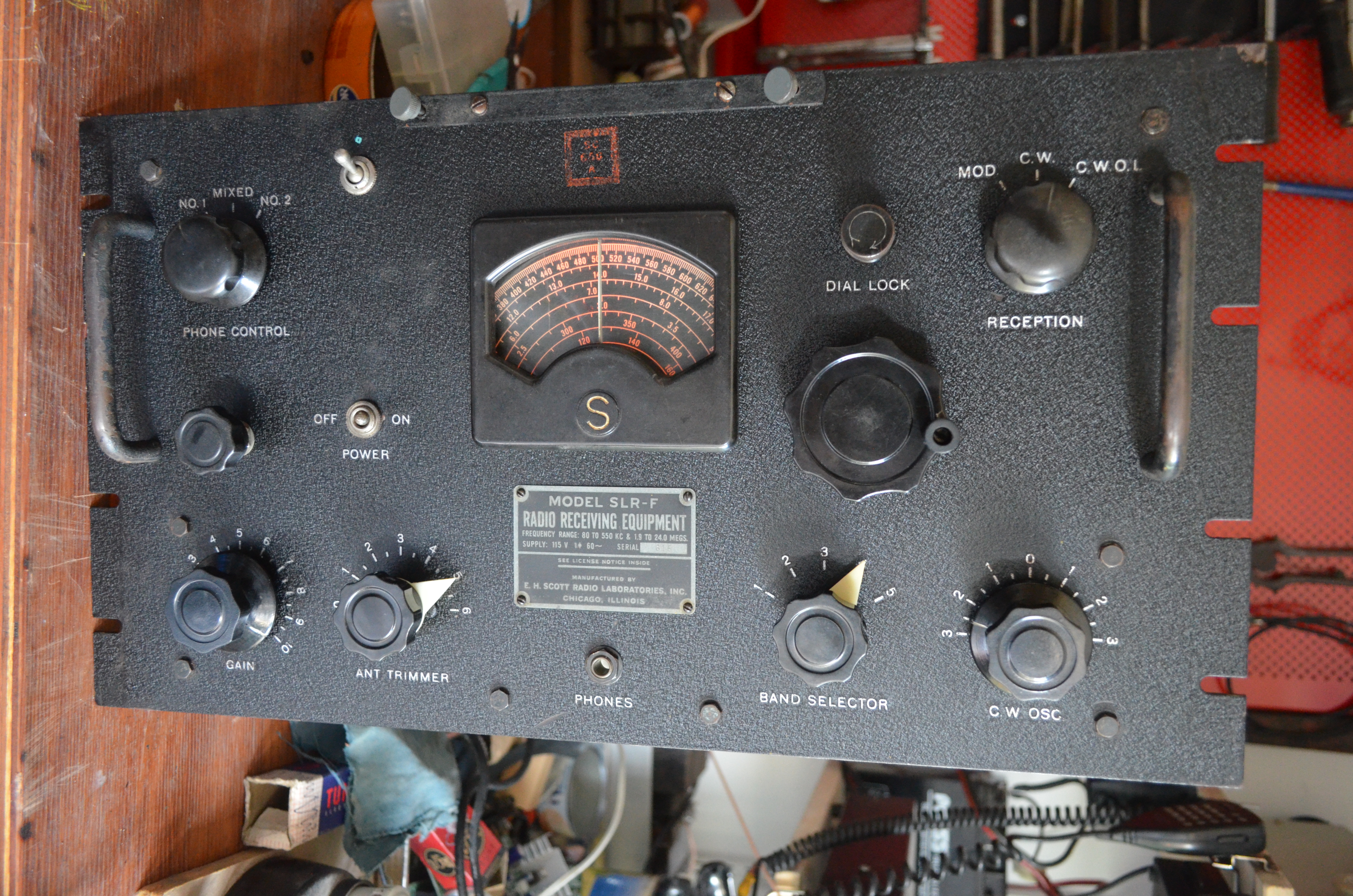

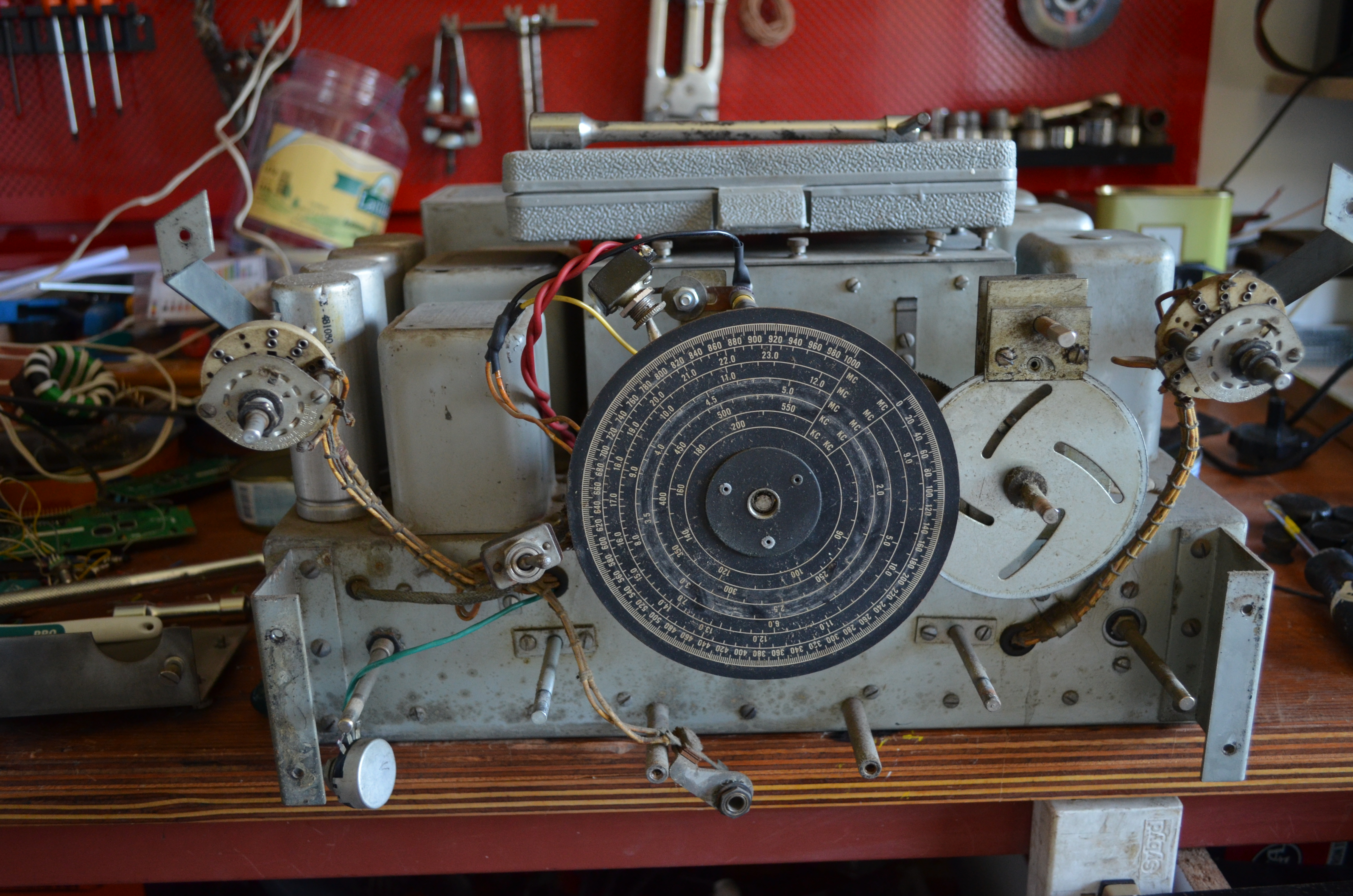

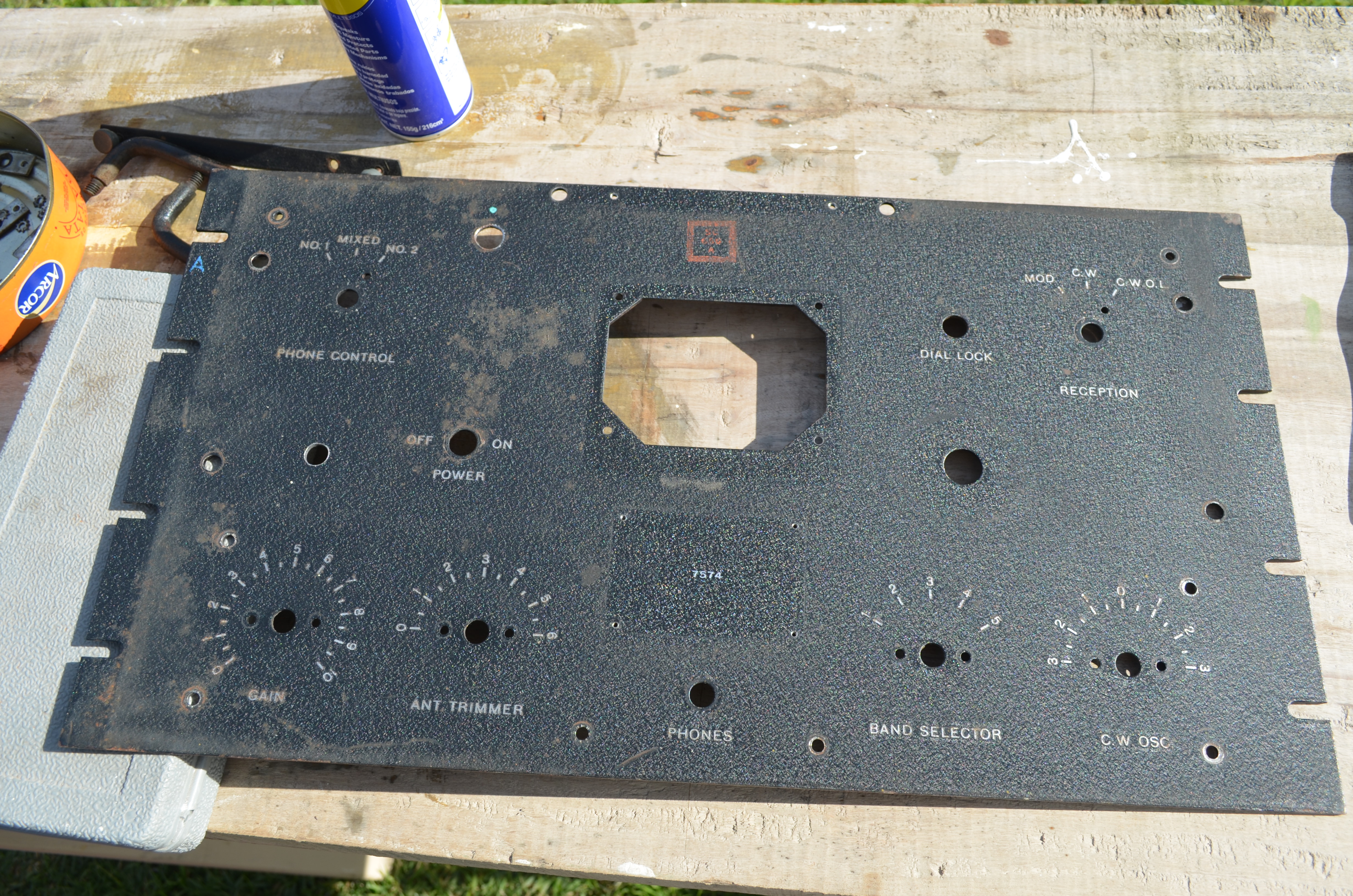

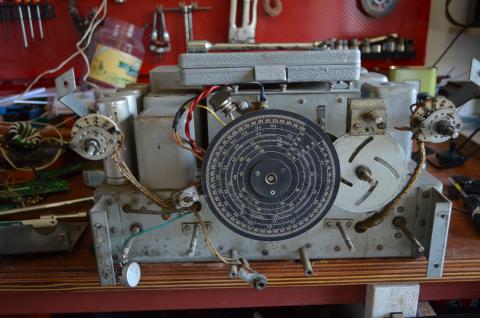

El circuito hace uso de un control de ganancia de RF y audio mediante dos potenciómetros en tándem. Este componente es virtualmente inconseguible, por eso se puso un potenciómetro separado para audio en un orificio adicional a la izquierda de la llave de encendido, debido a que el original no funciona correctamente. Poco elegante pero efectivo. La llave adicional en la parte superior estaba conectada como mute al detector. La gelatina del dial no se salvó.

El conector de antenna original era balanceado según el esquema (hembra UG-103/U o SO-264 y macho UG-102/u o PL-284) que es el conector para twinax RG-22, así que la Zin debe andar cerca de esos 95 ohms.

En la parte posterior falta el conector para la alimentación con inversor.

Está 95% original.

Para la época es un diseño ya un poco anticuado, una sola etapa de RF sintonizada, la FI es muy ancha.

Según el manual está diseñado especialmente para evitar radiación del OL hacia la antena (presumiblemente para poder operar en presencia de otros receptores o minimizar la posibilidad de ser localizado por RDF).

En AM no suena mal, la sintonía es rápida, inadecuada para CW. No tiene filtros ni control de ancho de banda de ningún tipo.

Tengo el manual en papel original.

Circuito
